Cortadora vertical Sew King CZD-108 de 5 pulgadas: partes, uso y mantenimiento

La cortadora vertical de cuchilla recta es la herramienta con la que los talleres de confección cortan tela por capas sin depender de la tijera. La Sew King CZD-108 de 5 pulgadas es una máquina compacta, de 370 W y 110 V, pensada para talleres que cortan telas finas y medianas y necesitan una cortadora liviana y fácil de guiar. En esta guía repasamos cómo está construida, qué dice su placa de características, cómo usarla con seguridad y cómo mantenerla para que la cuchilla corte limpio.

Cómo funciona una cortadora vertical

La máquina mueve una cuchilla recta de arriba hacia abajo a gran velocidad mientras la base metálica se desliza bajo la tela. Quien corta guía la máquina por el borde del patrón sujetándola del mango, y la cuchilla atraviesa todas las capas del tendido a la vez. Por eso el corte es rápido y las piezas salen iguales entre sí, algo que con tijera es imposible de lograr cuando se cortan muchas capas.

El número de pulgadas (5 en este modelo) se refiere a la cuchilla: cuanto más grande es la cuchilla, más capas puede atravesar la máquina, pero también pesa más y es menos ágil en las curvas.

Partes de la máquina

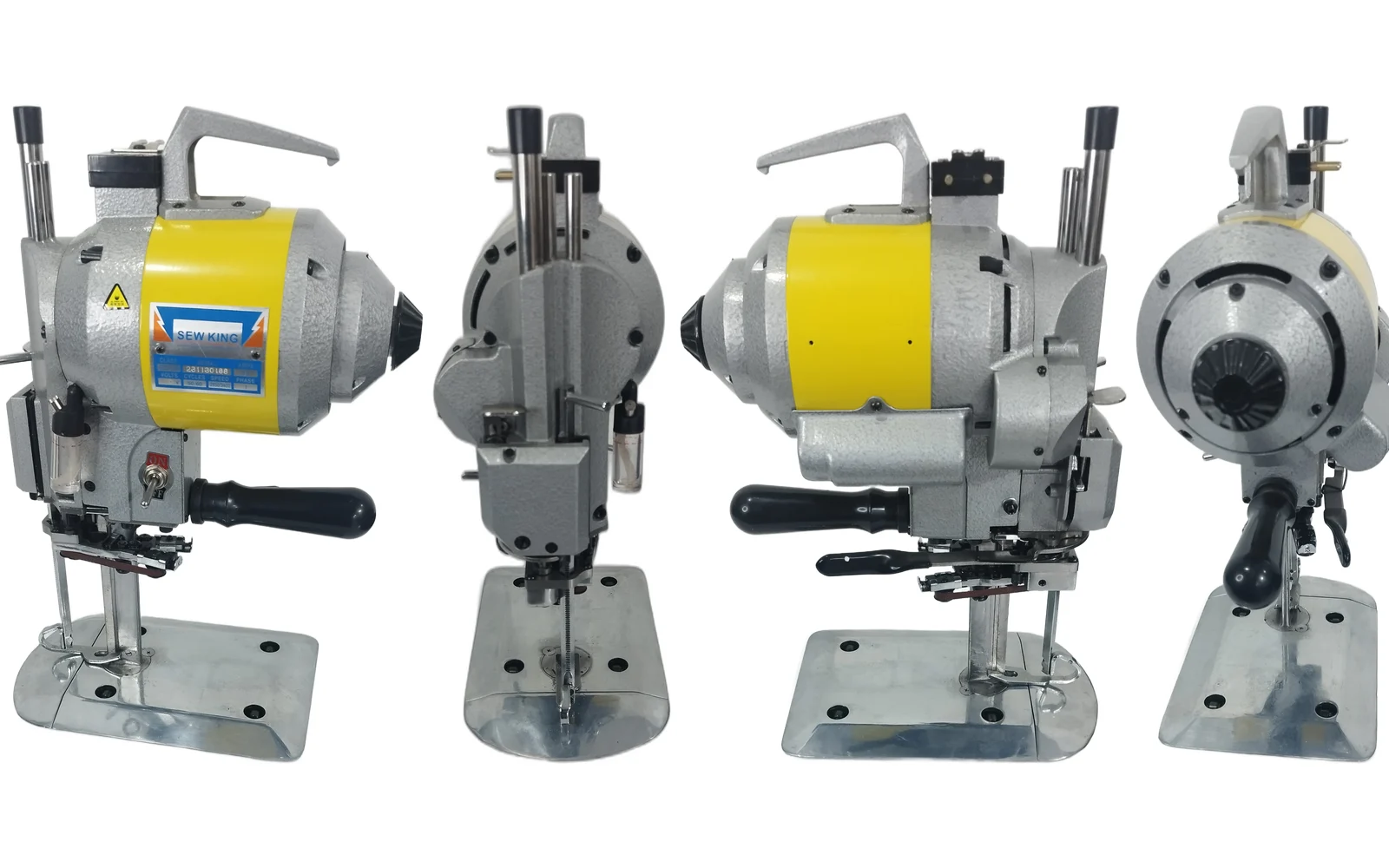

Estas son las cuatro vistas de la Sew King CZD-108. Si es la primera vez que usas una cortadora vertical, vale la pena recorrerlas antes de encenderla.

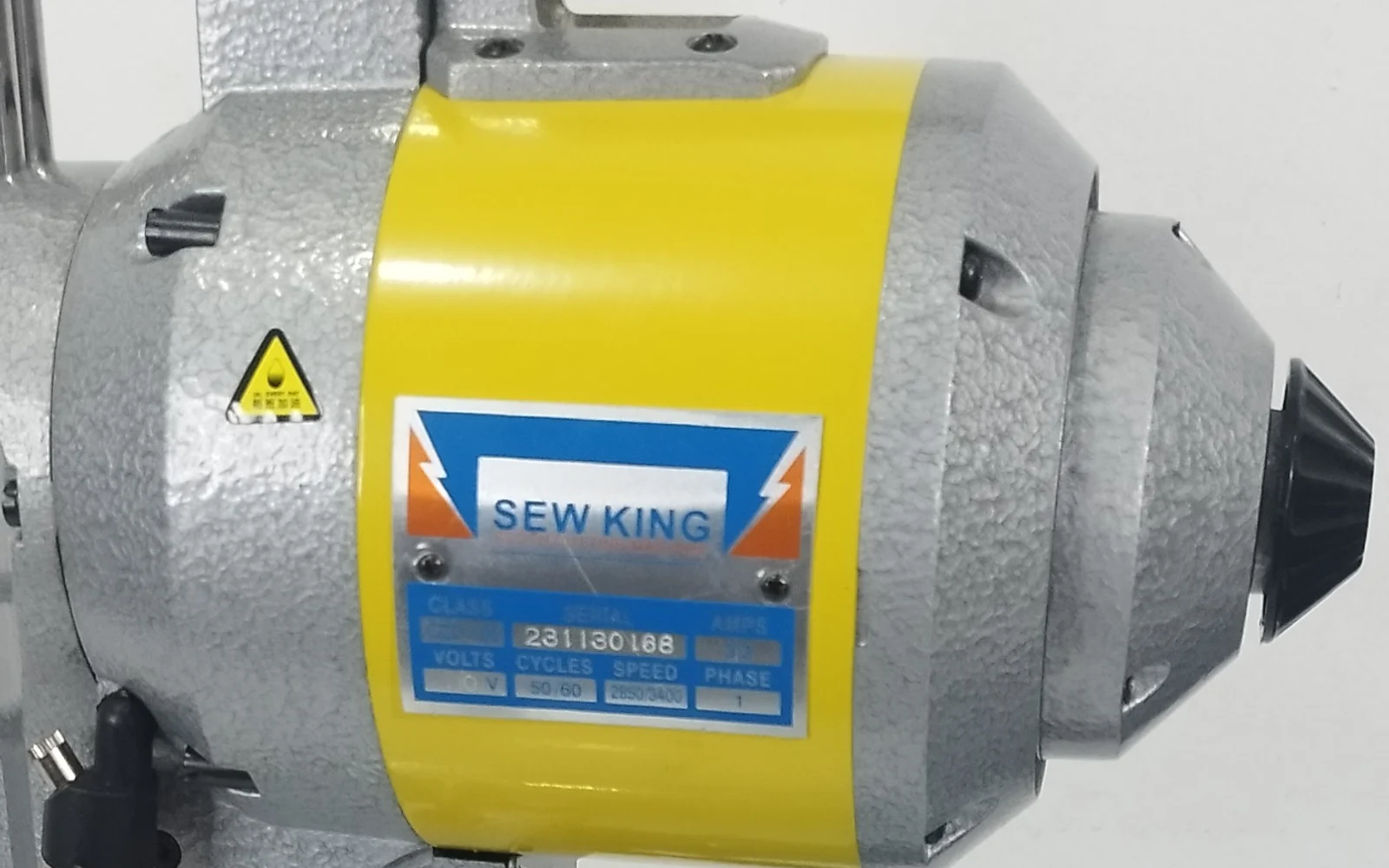

Motor y carcasa amarilla

En la carcasa amarilla va el motor de 370 W. Sobre ella está pegada la etiqueta con los datos del equipo, que veremos en detalle más abajo. En el extremo trasero del motor se ve la tapa negra.

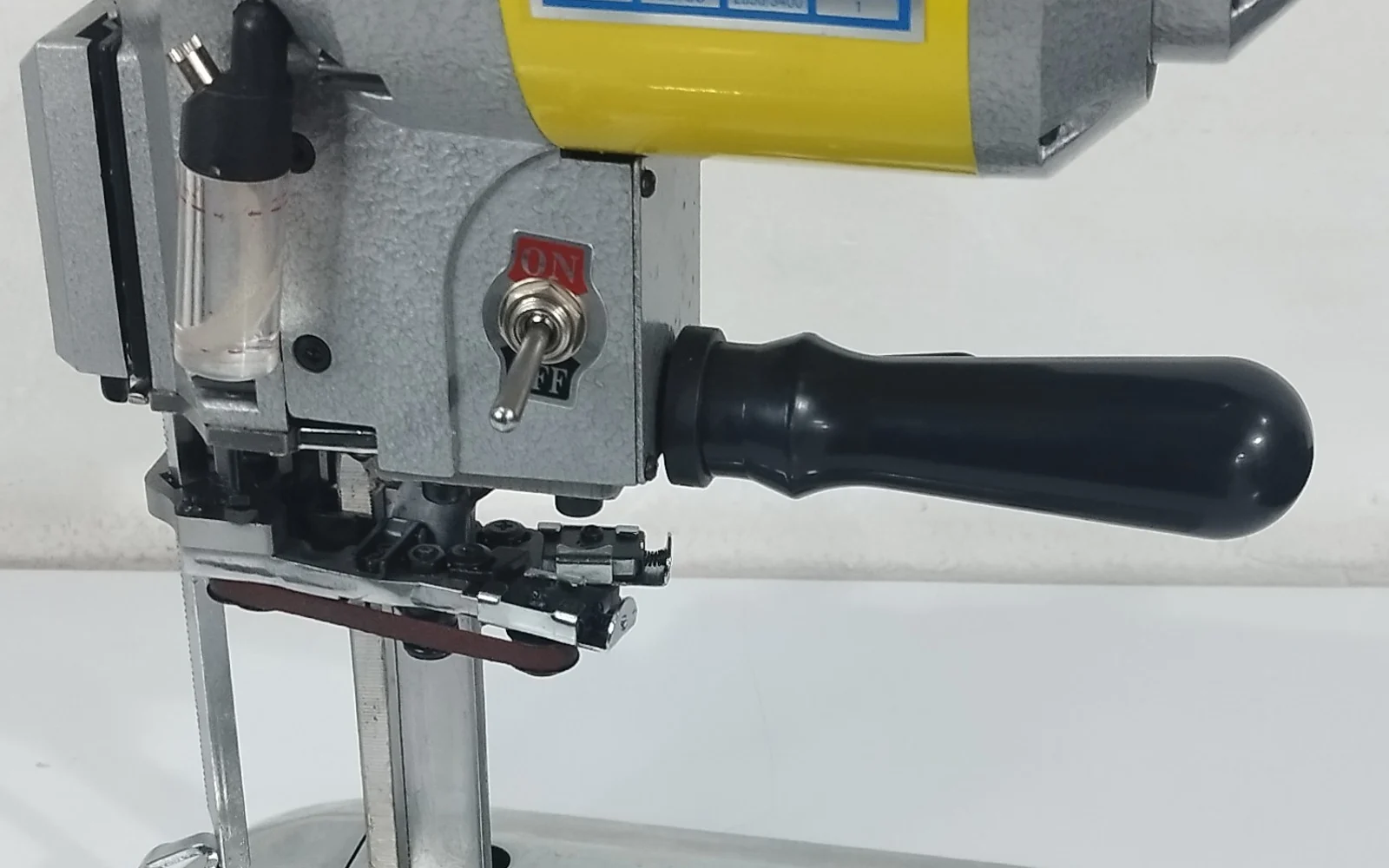

Mango, interruptor y vaso de aceite

Debajo del motor está el cuerpo de la máquina. El mango negro es por donde se guía la cortadora, el interruptor ON/OFF queda justo al lado para encender y apagar sin soltarla, y el vaso transparente deja ver el aceite de lubricación sin desmontar nada.

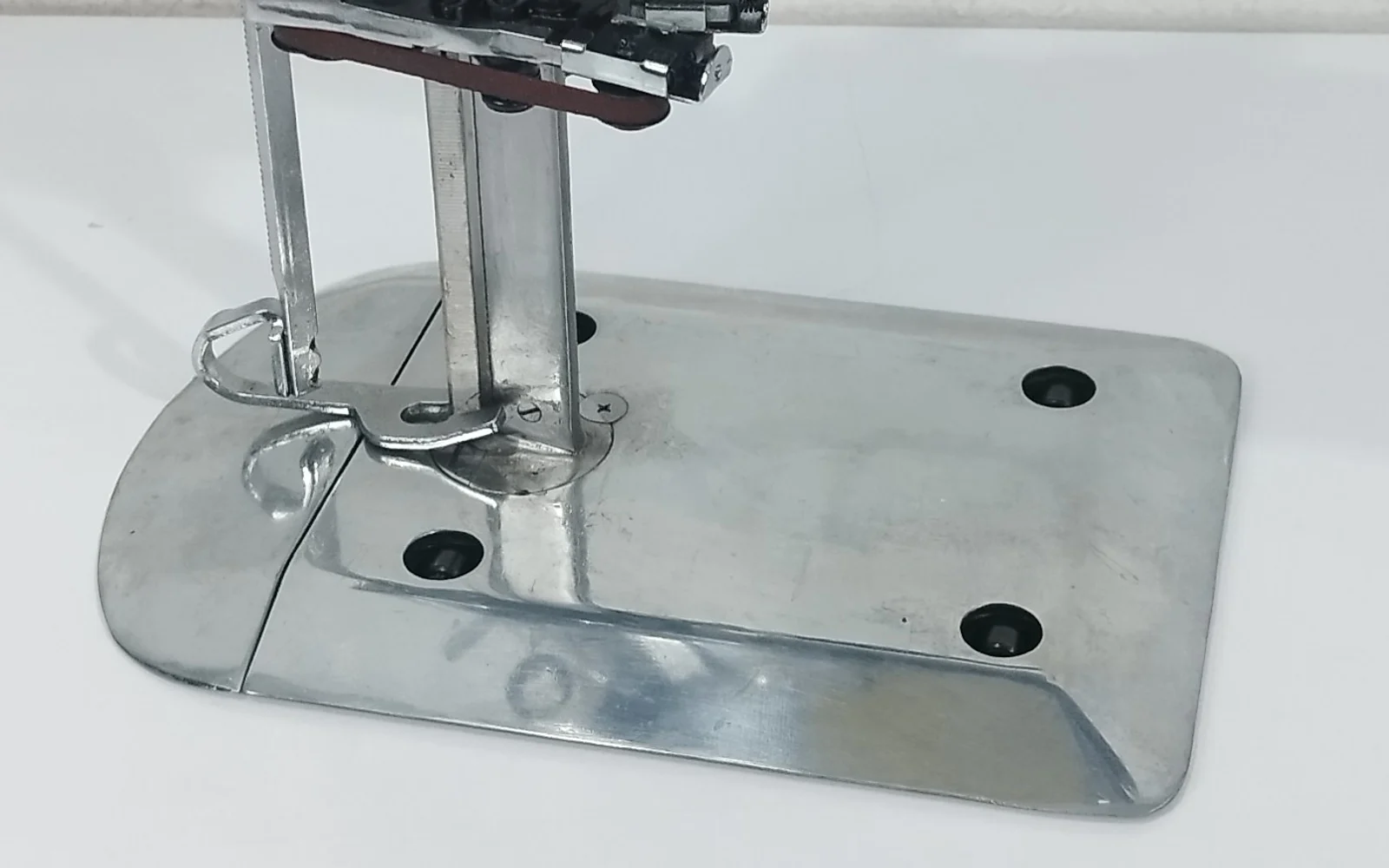

Prensatelas, guía de cuchilla y base

Más abajo está el conjunto que mantiene la tela en su sitio y guía la cuchilla, y la base metálica, que es la que se desliza bajo el tendido. Mantener la base limpia y sin rebabas es clave para que la máquina avance sin trabarse.

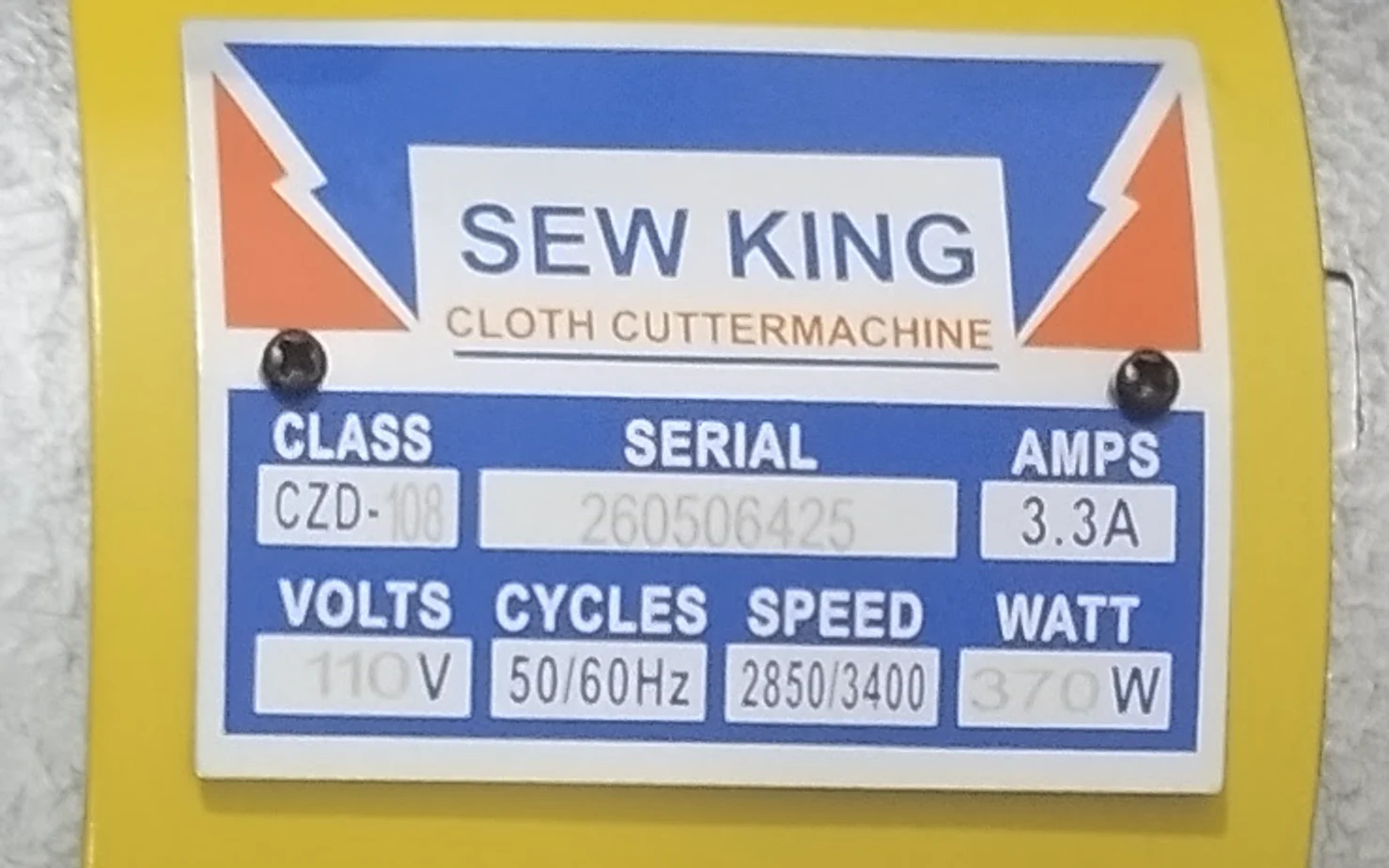

La placa de características

Todo equipo industrial trae una placa con sus datos eléctricos. En la Sew King CZD-108 está pegada sobre la carcasa amarilla.

En Colombia la red es de 60 Hz, así que la velocidad de trabajo es la segunda cifra de la placa. Y como la máquina es de 110 V, si la red de tu taller es de 220 V necesitas un transformador reductor de 220 V a 110 V con potencia suficiente para el motor de 370 W.

Cómo elegir el tamaño de cortadora

• 5 pulgadas: la más liviana y manejable. Sirve para telas finas y medianas y para tendidos moderados, y es cómoda en cortes con curvas.
• 8 pulgadas o más: para tendidos altos o telas gruesas. Pesan más y exigen más fuerza de quien guía la máquina. Un ejemplo es la
  Repuesto Compatible

  Cortadora Vertical Jontex 8 Pulgadas

  Ver disponibilidad y precio →
  .

Uso seguro, paso a paso

1. Desconecta la máquina antes de cualquier ajuste, cambio de cuchilla o limpieza.
2. Revisa la cuchilla: debe estar afilada, sin golpes y bien montada.
3. Usa guante de malla metálica en la mano que sostiene la tela y mantén los dedos lejos de la cuchilla.
4. Extiende y asegura la tela sobre una mesa plana y firme, sin arrugas.
5. Enciende con la base apoyada sobre la mesa y deja que la cuchilla tome velocidad antes de entrar en la tela.
6. Guía sin forzar: deja que la cuchilla haga el trabajo; empujar de más la desvía y desgasta el motor.
7. Al terminar, apaga y espera a que la cuchilla se detenga por completo antes de soltar la máquina.

Mantenimiento básico

• Lubricación: revisa el vaso de aceite y repón cuando esté bajo, según las instrucciones del equipo.
• Limpieza: al final de la jornada retira la pelusa y el polvo de tela de la base, la guía y el prensatelas.
• Afilado: afila la cuchilla con el afilador de la máquina cuando el corte empiece a arrastrar o arrugar la tela.
• Cuchilla: cámbiala cuando esté golpeada o ya no recupere el filo. Hazlo siempre con la máquina desconectada y con guante.
• Revisión general: verifica que los tornillos de la base estén firmes y que el cable no tenga cortes.

Problemas frecuentes

Preguntas frecuentes

¿Funciona en 220 V? La placa indica 110 V. Para usarla en una red de 220 V necesitas un transformador reductor de 220 V a 110 V con potencia suficiente.

¿Qué telas puede cortar? Una cortadora de 5 pulgadas está pensada para telas finas y medianas y tendidos moderados. Para tendidos muy altos o telas gruesas conviene una cortadora más grande.

¿Dónde consigo cuchillas y afiladores? En Maqparts tenemos repuestos para cortadoras verticales y enviamos a toda Colombia.
